CPU的基本组成

  1. PC（Program Counter，程序计数器）
    记录当前指令地址

  2. Registers（寄存器）
    暂时存储CPU计算需要用到的数据。是存取速度最快的

64位CPU就是说该CPU的寄存器一次性能存64位的数字。而ALU和寄存器间也有电路连接，一次性也能读64位

  1. ALU（Arithmetic & Logic Unit，运算逻辑单元）

JVM ：可以当成是Java的模拟计算机
本地变量表：相当于寄存器

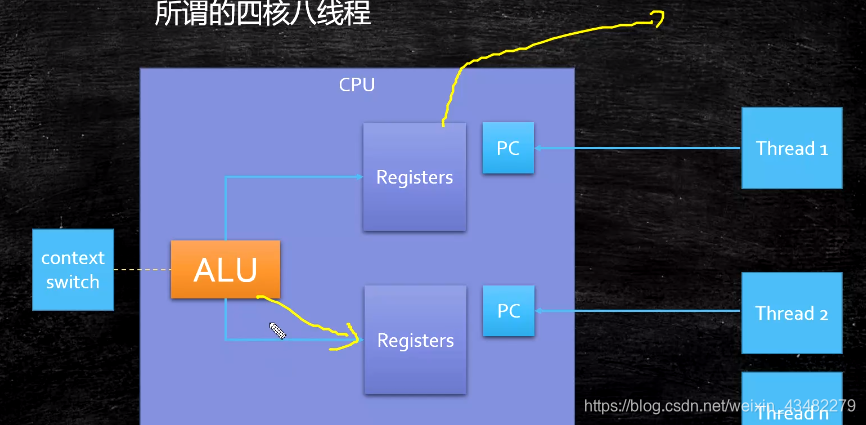

超线程：一个ALU对应多组寄存器|多个PC
线程的上下文切换：把上一个正在运行的线程中寄存器的东西和地址拿出来到缓存，把另一个切换进来。
在这里插入图片描述

  1. CU(Control Unit,控制单元)
    对中断信号进行控制

  2. MMU(Memory Management Unit,内存管理单元)
    最早都是软件实现，现在都是软硬件结合实现

  3. cache

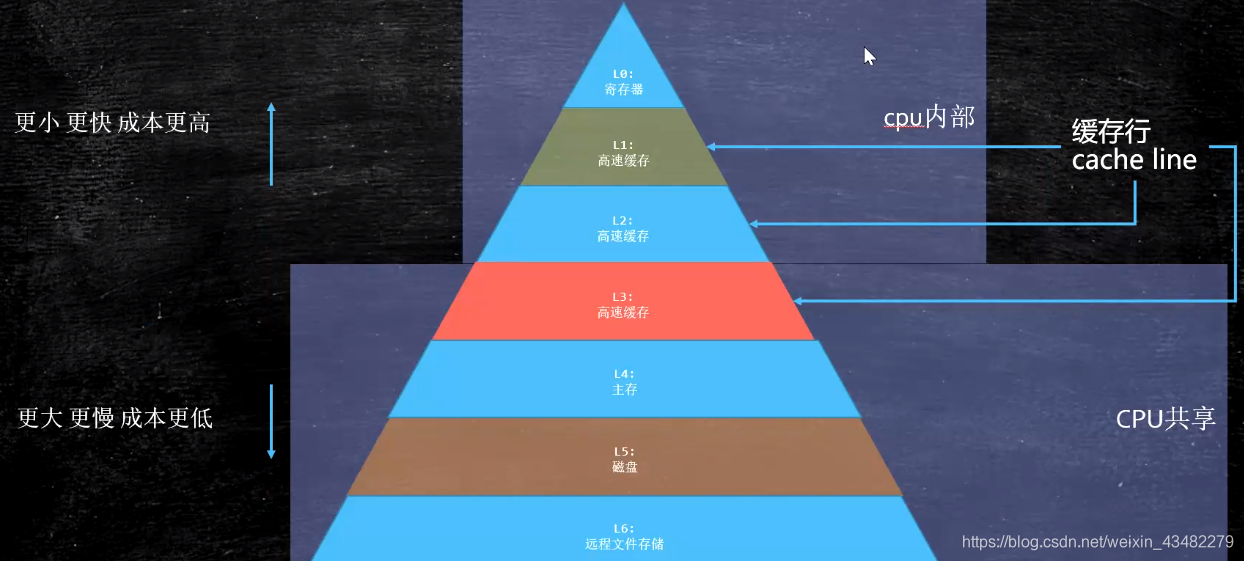

    存储器的层次结构
    在这里插入图片描述

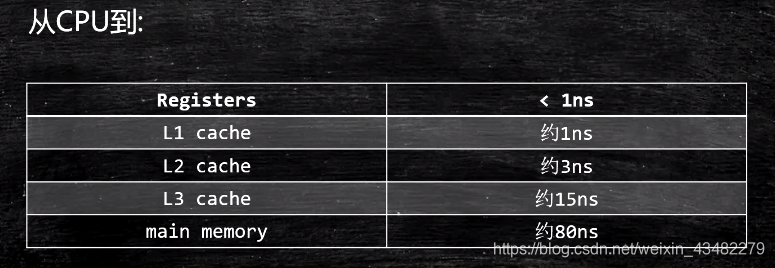

为什么需要cache
在这里插入图片描述

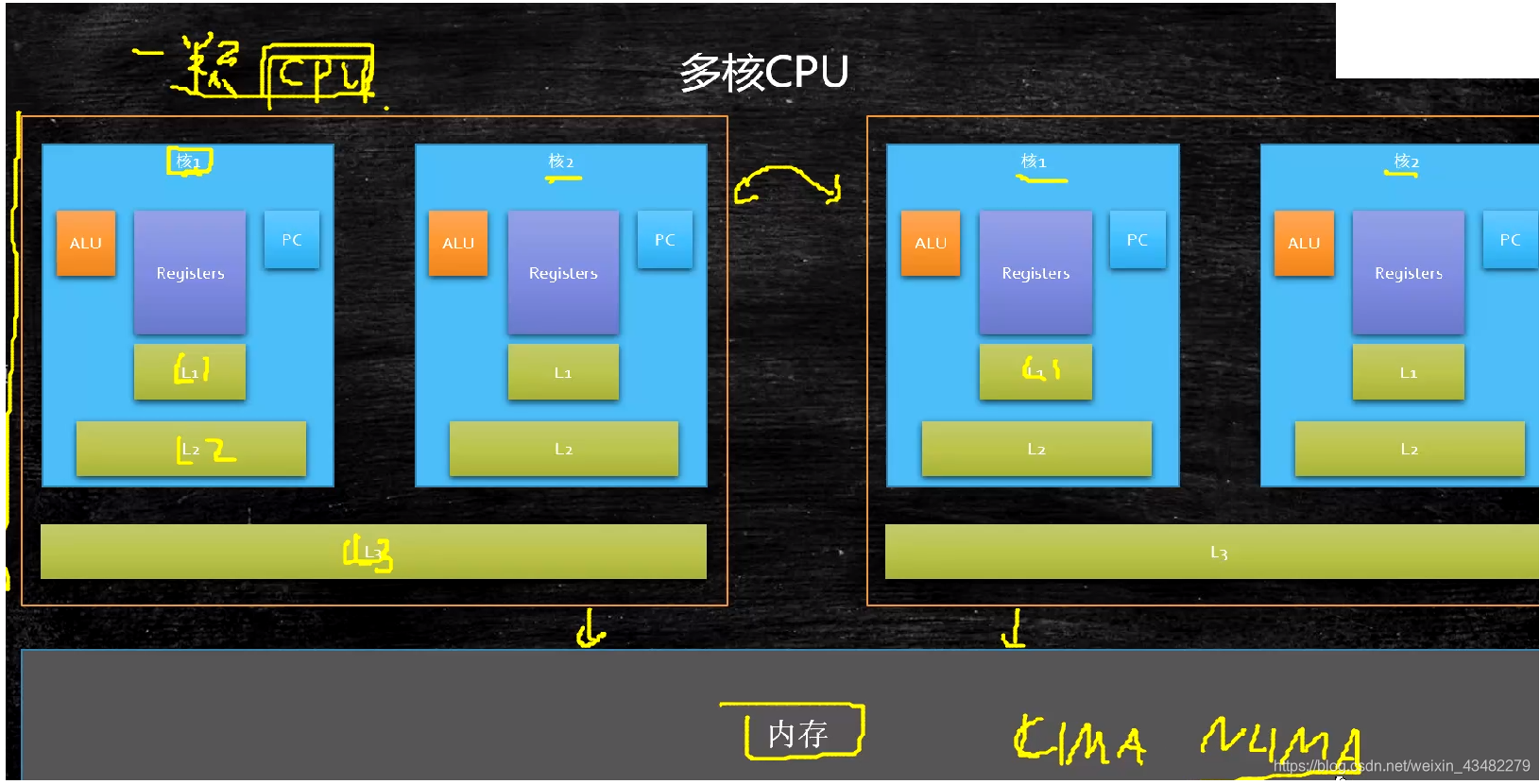

缓存物理结构：
在这里插入图片描述

按块读取数据
DMA直接发一条指令，直接告诉硬盘把数据装到内存某个位置，硬盘直接与内存打交道。

cache line

Intel中一个缓存行大小为64字节

缓存行对齐 **
在这里插入图片描述

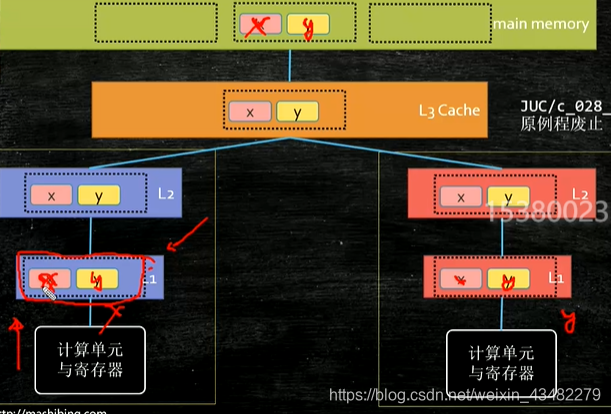

如果x，y处于一个缓存行。x被修改了，通知其他用到这个行的cpu这个行中数据过期了，执行下一句对y修改的指令时需要重新读一遍。效率非常低。
如果将x，y拆开（位于两个缓存行），效率就会增高。
在这里插入图片描述
一个64B的缓存行最多能装8个long。拿空间换时间，保证x，y一定不位于同一行。通知次数减少。
缓存一致性协议不好使时（缓存行装不下，或缓存行数据不允许再往里面装的时候）就要锁总线**。
上锁等情况会强制刷新，其他情况下不一定。

上述可知，两个都需要保持线程一致性，就要保持数据可见性。在这种情况下，两个数字存在一起的时候，反而容易产生伪共享现象，效率反而降低。

伪共享
“我这里改了x通知你，你这里改了y又通知我”的现象。

因此诞生了编程模式。叫做“缓存行对齐”。
对于有些特别敏感的数字，会存在线程高竞争访问。为了保证不发生伪共享，可以使用缓存行对齐的编程方式。

disruptor 框架
在这里插入图片描述
是一个并发框架，核心是一个环形 buffer
前面、后面各有七个long，这样无论怎么截取，保证整个缓存行只有它一个数据。

JDK7中，很多采用long padding提高效率
JDK1.8里面，添加了 @Contended 注解，需要加上：JVM -XX:-RestrictContended 可以保证变量不位于同一个缓存行。
